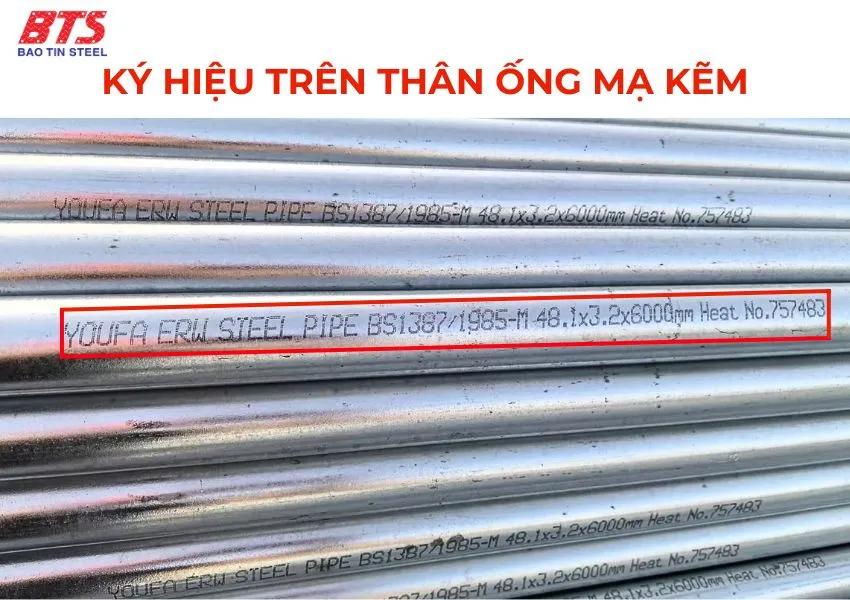

Để lựa chọn đúng loại ống phù hợp với nhu cầu sử dụng, việc hiểu rõ các ký hiệu kỹ thuật in trên thân ống là yếu tố then chốt. Những ký hiệu ống thép mạ kẽm như DN, OD, SCH, ASTM, JIS không chỉ đơn thuần là các con số và chữ cái – chúng là ngôn ngữ kỹ thuật thể hiện đầy đủ thông tin về đường kính, độ dày, tiêu chuẩn sản xuất và khả năng chịu áp lực của sản phẩm.
Thực tế cho thấy, việc đọc sai hoặc bỏ qua ý nghĩa của các ký hiệu này có thể dẫn đến những hậu quả nghiêm trọng: chọn nhầm kích thước ống, độ dày không phù hợp, lắp sai phụ kiện kết nối, hoặc thậm chí gây rò rỉ, mất an toàn trong hệ thống. Đặc biệt trong các công trình yêu cầu cao như hệ thống PCCC, cấp thoát nước, nhà máy công nghiệp… những sai sót này có thể gây thiệt hại lớn về kinh tế và an toàn.
Vậy DN và OD khác nhau thế nào? SCH có liên quan gì đến áp suất? ASTM và JIS là gì và ảnh hưởng ra sao đến chất lượng sản phẩm? Bài viết này sẽ giúp bạn giải mã từng ký hiệu thường gặp trên ống thép mạ kẽm. Từ đó hướng dẫn cách đọc chính xác để lựa chọn đúng sản phẩm – an toàn, hiệu quả và đạt chuẩn kỹ thuật.
Các ký hiệu phổ biến trên ống thép mạ kẽm và ý nghĩa
Trong ngành công nghiệp ống thép, các ký hiệu kỹ thuật như DN, OD, SCH, ASTM, JIS là những yếu tố không thể thiếu khi chọn mua, lắp đặt và kiểm tra chất lượng sản phẩm. Việc hiểu rõ ý nghĩa của từng ký hiệu sẽ giúp người dùng chủ động hơn trong thiết kế, đảm bảo tính đồng bộ, hiệu quả thi công và tiết kiệm chi phí vận hành.

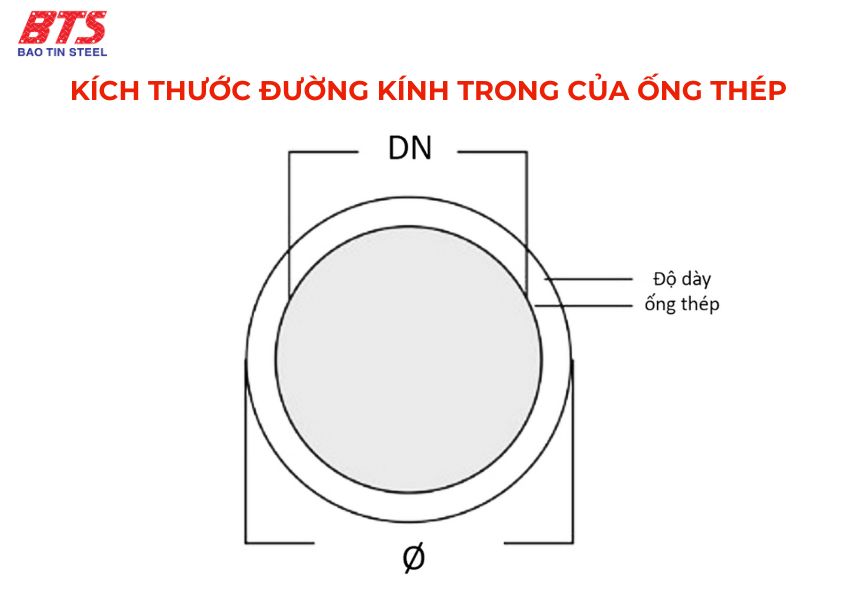

DN – Đường kính danh nghĩa
DN (viết tắt của Diameter Nominal) là đường kính danh nghĩa của ống, được quy định theo hệ mét (mm). Tuy nhiên, DN không phản ánh chính xác đường kính trong hay đường kính ngoài của ống mà chỉ là giá trị quy ước, được sử dụng để xác định kích thước ống trong hệ thống đường ống tiêu chuẩn.
Ví dụ: DN50 không có nghĩa là ống có đường kính ngoài đúng 50mm, mà thực tế đường kính ngoài có thể lớn hơn hoặc nhỏ hơn tùy thuộc vào độ dày thành ống (SCH).
DN được dùng phổ biến trong các bảng tra tiêu chuẩn ren, mặt bích, co nối, van, phụ kiện… Nhờ vào sự thống nhất quy ước, DN giúp kỹ sư và nhà thầu dễ dàng phối hợp thiết kế và thi công, đảm bảo khả năng lắp ghép giữa các bộ phận trong hệ thống đường ống.

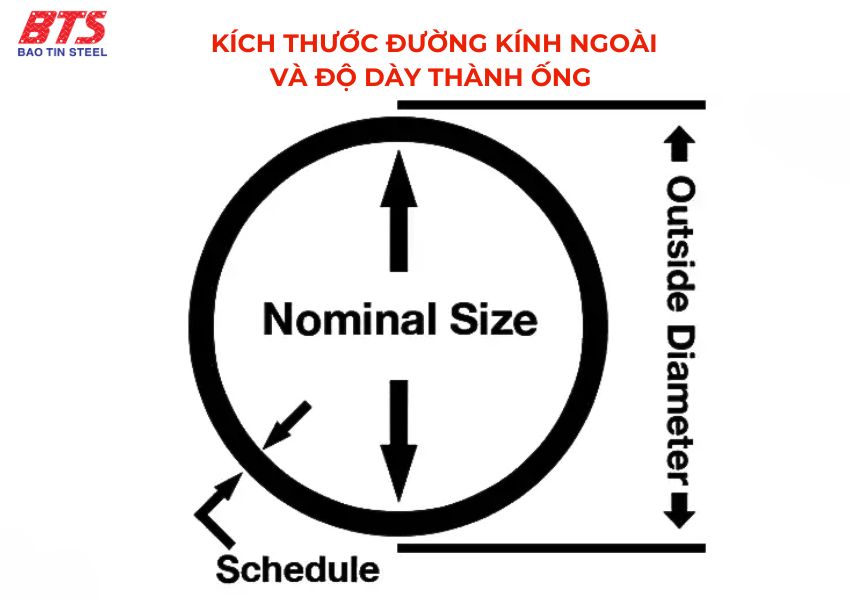

OD – Đường kính ngoài
OD (viết tắt của Outside Diameter) là đường kính ngoài thực tế của ống thép. Khác với DN – mang tính quy ước, OD thể hiện con số đo chính xác bằng dụng cụ đo cơ khí (mm hoặc inch), đóng vai trò quan trọng trong thiết kế hệ thống có yêu cầu cao về kỹ thuật.
Ví dụ: Ống DN50 có OD là 60.3mm trong tiêu chuẩn ASTM A53.
Đường kính ngoài quyết định loại ren ống, khớp nối, măng sông hoặc độ tương thích với mặt bích. Khi hàn hoặc lắp đặt hệ thống áp suất cao, OD đóng vai trò trong tính toán diện tích chịu lực và khả năng chịu nhiệt. Vì thế, đối với các ứng dụng công nghiệp chính xác (PCCC, hóa chất, thực phẩm…), việc xác định đúng OD là bắt buộc.
NPS – Đường kính ngoài danh nghĩa
NPS (Nominal Pipe Size) là đường kính ngoài danh nghĩa, thường dùng ở Bắc Mỹ, quy đổi sang đơn vị inch.
Ở Việt Nam, NPS thường quy đổi sang milimét (mm) để dễ sử dụng.
Inch (“)
Là đơn vị đo phổ biến tại Mỹ và Canada. 1 inch = 25.4 mm.
Được dùng xen kẽ với mm để xác định kích cỡ ống.
SCH – Schedule (độ dày ống)
SCH là viết tắt của Schedule, thể hiện độ dày thành ống theo tiêu chuẩn ANSI/ASME. Mỗi cấp SCH tương ứng với độ dày thành ống cụ thể, và độ dày này thay đổi theo đường kính ống.
Các cấp độ phổ biến:
- SCH 10 – Thành mỏng, dùng cho hệ thống áp suất thấp
- SCH 40 – Mức phổ biến nhất, cân bằng giữa độ dày và giá thành
- SCH 80 – Thành dày, thích hợp cho áp suất cao hoặc môi trường khắc nghiệt
SCH càng cao thì ống càng dày, khả năng chịu áp lực càng lớn. Đây là yếu tố then chốt trong việc thiết kế đường ống vận chuyển hơi, khí nén, hóa chất… Việc chọn sai cấp SCH có thể dẫn đến nổ vỡ, rò rỉ hoặc mất an toàn công trình.
Ký hiệu tiêu chuẩn ASTM và JIS
ASTM là gì?
ASTM (American Society for Testing and Materials) là hệ thống tiêu chuẩn kỹ thuật của Mỹ, quy định nghiêm ngặt về thành phần vật liệu, kích thước, dung sai, cơ lý tính và kiểm tra chất lượng.
Ví dụ phổ biến:
- ASTM A53 – Ống thép hàn và ống thép đúc dùng cho dẫn nước, khí, hơi
- ASTM A106 – Ống thép đúc chuyên dùng cho môi trường nhiệt độ cao
JIS là gì?
JIS (Japanese Industrial Standards) là hệ thống tiêu chuẩn công nghiệp Nhật Bản, được sử dụng rộng rãi tại châu Á. Tiêu chuẩn JIS đảm bảo chất lượng vật liệu, quy cách và kiểm tra đồng bộ, phổ biến trong ngành xây dựng và sản xuất máy móc.
Ví dụ tiêu chuẩn JIS:
- JIS G3444 – Ống thép kết cấu
- JIS G3466 – Ống thép vuông và chữ nhật dùng trong kết cấu
So sánh cơ bản giữa tiêu chuẩn ASTM và JIS
| Tiêu chí | ASTM (Mỹ) | JIS (Nhật Bản) |
| Phạm vi áp dụng | Toàn cầu, nhất là Mỹ – châu Âu |
Chủ yếu tại châu Á, đặc biệt là Nhật
|
| Đơn vị đo | Inch, mm | mm |
| Ứng dụng phổ biến | Công nghiệp dầu khí, hơi, PCCC |
Xây dựng, kết cấu thép, nội địa hóa
|
| Tiêu chí kiểm tra | Nghiêm ngặt, tính quốc tế cao |
Chi tiết, ổn định, dễ kiểm soát
|
Hướng dẫn cách đọc ký hiệu trên ống thép mạ kẽm
Việc đọc đúng các ký hiệu kỹ thuật trên ống thép mạ kẽm là kỹ năng quan trọng giúp người dùng xác định chính xác sản phẩm mình cần, đồng thời đảm bảo tính đồng bộ và an toàn khi lắp đặt vào hệ thống. Dưới đây là hướng dẫn chi tiết cách đọc và phân tích từng thành phần trong dãy ký hiệu thường thấy.
Cách đọc đúng một dãy ký hiệu kỹ thuật
Ví dụ thực tế: “ASTM A53 Gr.B SCH40 DN50”
Cùng giải mã từng phần trong dãy ký hiệu kỹ thuật này:
- ASTM A53: Đây là tiêu chuẩn Mỹ quy định về ống thép hàn và ống thép đúc dùng cho dẫn nước, hơi và khí ở nhiệt độ trung bình.
- Gr.B (Grade B): Cấp độ vật liệu – Grade B có độ bền kéo cao hơn Grade A, thường dùng cho hệ thống có yêu cầu cơ tính tốt hơn.
- SCH40: Độ dày thành ống theo chuẩn Schedule 40 – phổ biến nhất trong ngành công nghiệp và xây dựng.
- DN50: Đường kính danh nghĩa của ống là 50mm – quy ước dùng để chọn phụ kiện và lắp ghép.
👉 Ý nghĩa tổng quát: Đây là ống thép mạ kẽm sản xuất theo tiêu chuẩn ASTM A53, sử dụng vật liệu cấp B, có độ dày thành ống SCH40 và kích thước danh nghĩa DN50 – phù hợp dùng trong hệ thống dẫn nước, khí hoặc hơi ở áp suất vừa.
Kết hợp DN – OD – SCH để chọn ống phù hợp
Để chọn được loại ống chính xác, người dùng cần kết hợp cả ba yếu tố:
DN (đường kính danh nghĩa): Giúp lựa chọn phụ kiện lắp ghép theo chuẩn
- OD (đường kính ngoài): Dùng để kiểm tra thực tế kích thước vật lý của ống
- SCH (độ dày ống): Phản ánh khả năng chịu áp suất và ảnh hưởng đến khối lượng
👉 Ví dụ: Ống DN50 theo tiêu chuẩn ASTM A53 SCH40 sẽ có OD là 60.3mm và độ dày thành ống là 3.91mm.
Việc hiểu rõ mối quan hệ giữa DN – OD – SCH giúp người mua tránh chọn nhầm kích thước, đảm bảo an toàn áp lực và dễ dàng tra phụ kiện phù hợp.
Những sai lầm thường gặp khi đọc ký hiệu
Hiểu sai hoặc bỏ qua các ký hiệu kỹ thuật trên ống thép mạ kẽm có thể dẫn đến nhiều hậu quả trong quá trình sử dụng. Đặc biệt là trong hệ thống chịu áp lực hoặc yêu cầu kỹ thuật nghiêm ngặt. Dưới đây là các lỗi thường gặp:
- Nhầm lẫn giữa DN và OD: Nhiều người nghĩ rằng DN50 nghĩa là đường kính ngoài ống là 50mm, nhưng thực tế, DN chỉ là kích thước quy ước. Nếu chọn phụ kiện dựa trên OD mà hiểu lầm từ DN, rất dễ xảy ra trường hợp không vừa khít, gây rò rỉ.
- Lựa chọn SCH sai dẫn đến độ dày không đủ: Chọn SCH10 thay vì SCH40 cho hệ thống áp suất cao có thể khiến ống bị mỏng, nhanh mòn hoặc vỡ. Nó ảnh hưởng nghiêm trọng đến độ bền và an toàn.
- Bỏ qua tiêu chuẩn khi chọn hàng giá rẻ: Nhiều ống thép trôi nổi trên thị trường không in rõ tiêu chuẩn sản xuất (ASTM, JIS…), khiến người dùng không xác định được chất lượng, xuất xứ hay tính phù hợp. Dùng loại ống này có thể gây rủi ro cao cho công trình, khó bảo trì và không đáp ứng được yêu cầu kỹ thuật trong dài hạn.
✅ Lời khuyên: Luôn đọc kỹ các ký hiệu kỹ thuật, đối chiếu với bảng quy cách và yêu cầu kỹ thuật của công trình trước khi chọn mua.
Hiểu rõ các ký hiệu như DN, OD, SCH, ASTM, JIS trên ống thép mạ kẽm là cách đơn giản nhưng hiệu quả để chọn đúng sản phẩm, đảm bảo kỹ thuật và an toàn sử dụng. Đừng bỏ qua bước kiểm tra và đối chiếu thông tin trước khi mua. Đó chính là chìa khóa giúp bạn tiết kiệm chi phí và tránh rủi ro trong thi công. Nếu cần hỗ trợ gì thêm, hãy để lại câu hỏi cho Ống Thép Mạ Kẽm Bảo Tín nhé!
